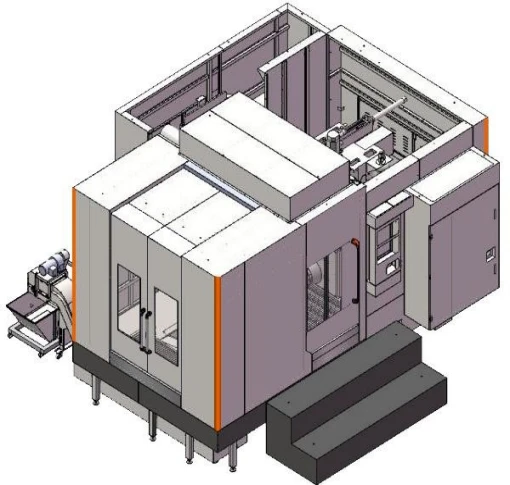

高性能横形マシニングセンタ
機械はムービングコラムレイアウトを採用しています。作業台サイズ630×630mm、割出し1度、耐荷重1200kg。 3- 軸駆動モーターの出力は 3kW (FANUC システム) または 4.5kW (三菱システム) です。ボールねじのプリロードナットによりバックラッシュを排除します。標準のディスク-タイプのアームレス 24T ツールマガジン、チェーン-タイプ 40T にアップグレード可能で、複雑な部品のマルチツール要件を満たします。-電装キャビネットエアコン、オイルクーラー、定量潤滑システムがすべて標準装備されています。
仕様
|
パラメータ |
ユニット |
HD-HT630 |
|
加工範囲 |
||
|
X-軸の移動（列を左-右に移動） |
mm |
1100 |
|
Y-軸の移動（主軸頭が上-}下） |
mm |
900 |
|
Z-軸移動（ワークテーブル前-後） |
mm |
1000 |
|
主軸中心からワークテーブル面までの距離 |
mm |
100-1000 |
|
主軸端面からワークテーブル中心までの距離 |
mm |
100-1100 |
|
ワークテーブル仕様 |
||
|
ワークテーブルインデックス仕様 |
仕様。 |
1度 |
|
ワークテーブルサイズ/最大クランプ振り径 |
mm |
630×630 / 1100 |
|
ワークテーブルの T- スロット サイズ |
mm |
18T-5×125 |
|
最大。作業台の負荷 |
kg |
1200 |
|
スピンドル仕様 |
||
|
スピンドルテーパ |
仕様。 |
BT50-190 |
|
主軸速度 |
回転数 |
BT50ベルト6000 |
|
スピンドルモーターの出力 - トルク |
仕様。 |
最大 15/18.5 kW -トルク 236Nm |
|
フィードシステム |
||
|
G00早送り（X/Y/Z軸） |
メートル/分 |
20/20/20 |
|
G01 切削送り（X/Y/Z軸） |
メートル/分 |
0-10 |
|
3軸ボールねじ仕様（X/Y/Z軸）- |
mm |
JIS C3級。 50×P12 |
|
3 軸ガイドウェイ仕様（X/Y/Z 軸）- |
仕様。 |
ローラ55形リニアガイドウェイ |
|
3 軸モーター仕様（X/Y/Z 軸）- |
仕様。 |
0iMF: 3/3/3 kW; M80V：4.5/4.5/4.5kW |
|
円テーブルモーター仕様（B軸） |
仕様。 |
0iMF: 3kW; M80V：2kW |
|
ツールマガジンシステム |
||
|
ツールマガジン容量 |
個 |
標準ディスク-タイプ アームレス 24T。オプションチェーン40T |
|
マシンパラメータ |
||
|
位置決め精度 |
mm |
JIS：±0.005 / 任意の移動量300mm |
|
再現性 |
mm |
JIS：±0.003 / 任意の移動量300mm |
|
約機械の総重量 |
t |
13.5 |
適用範囲
さまざまなボックス部品、ハウジング、ブラケット、金型部品のバッチ加工に適しており、重切削荒加工や高精度仕上げ加工が可能です。{0}}
装置の製造工程
位置合わせ
ワークの材質、寸法、精度要件、自動化レベルを明確にします。
契約と準備
契約に署名し、お客様は図面に従って基礎を構築し、三相 380V 電源とクリーン エア源を事前に設置します。{0}{1}{0}
本番環境と共同デバッグ
ベッドとコラムの 5 面の加工、55 タイプのリニアガイドウェイ、C3 ボールねじ、BT50 スピンドルの組み立て、完成した機械でのレーザー干渉計の補正を実行します。
最終的な受け入れと出荷
お客様の承諾後、残高を支払い、防錆処理を施し、木製ケースに入れて発送します。エンジニアは現場での設置とトレーニングを提供し、承諾文書に署名します。-
私たちについて
Hodao CNC Technology は、CNC 工作機械と CNC 工作機械の研究開発、生産、販売を専門とするハイテク企業です。{0}その製品ラインナップには、立形マシニング センター、高速ガントリー マシニング センター、大ストローク ガントリー マシニング センター、高速ドリリングおよびタッピング盤、横型マシニング センター、彫刻およびフライス盤などが含まれます。-これらの製品は、精密金型製造、自動車部品、3Cエレクトロニクス、5G通信、精密部品加工、航空宇宙産業で幅広く使用されています。同社は継続的に革新と改善を行い、国内外の先進技術を統合して、{9}}費用対効果が高く、需要を重視した-工作機械と包括的なサービスをお客様に提供しています。
よくある質問
Q1.オプションのチェーンツールマガジン (40T) には、標準のディスクツールマガジンと比べてどのような利点がありますか?
A: チェーンツールマガジンは大容量 (40T) で、より多くの種類の工具を保管でき、頻繁な工具交換と手動介入を軽減し、複数のプロセスと多くの工具を必要とする複雑な部品の自動加工に適しています。
Q2.スピンドルオイルクーラーや電装盤エアコンは標準装備ですか？
A: はい。スピンドルオイルクーラーが標準装備されており、熱の上昇を効果的に抑制し、長期にわたる加工精度を確保します。-電気キャビネットエアコンは電装品の温度を一定に保ち、粉塵やオイルミストの侵入を防ぎます。
Q3.お客様は設置と試運転のためにどのような消耗品を準備する必要がありますか?
A：作動油（冬期：ISO VG32/夏期：VG46）、ガイドウェイ油（ISO VG68）、スピンドル油（P-5）、ケーブル（YJV 4×14mm²）、ろ過精度100μmのエア源をご用意ください。おすすめのオイルブランドは「Chuan Yi」です。
Q4.多面加工が必要なボックス-タイプの部品の場合、立形タイプと比較した横形マシニングセンタの主な利点は何ですか?{2}}
A: 横型マシニングセンタは、ワークテーブルが水平方向に回転（1度割り出し）するため、一度のクランプで複数面のフライス加工、穴あけ、穴あけが完了し、繰り返しの位置決め誤差が軽減されます。さらに、切りくずは重力によって自然に落下するため、切りくずの除去がよりスムーズになり、深いキャビティや複雑なボックス型部品のバッチ生産に適しています-。
